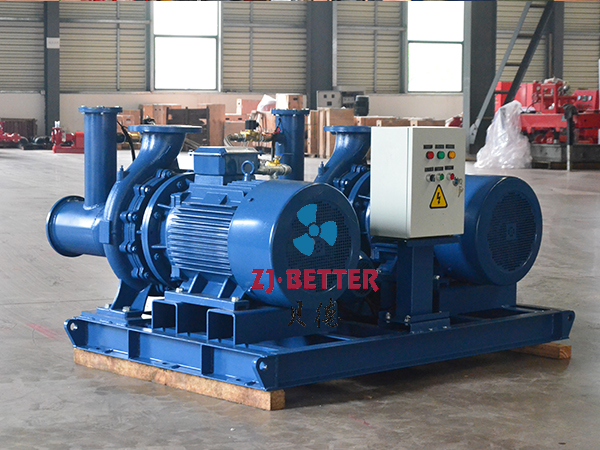

如何提高疊片同步自吸泵的結構設計與制造精度？

一、結構設計階段：數字化仿真與參數優化

1. CFD 流場仿真優化流道與疊片結構
   • 采用計算流體動力學（CFD） 技術，對泵體流道、疊片氣液混合室、氣液分離室進行多工況仿真，模擬不同流量、介質粘度下的流體流動狀態，優化流道曲率、截面積和疊片數量 / 厚度。例如，通過仿真調整疊片間隙至 0.1-0.3mm（適配不同介質），可減少流體回流損失，提升水力效率。
   • 針對氣液分離室，利用 CFD 模擬氣液兩相流的分離過程，優化分離室容積（建議為泵腔體積的 3.2 倍）和螺旋形流道設計，使氣液分離效率提升至 98% 以上。
2. 有限元分析（FEA）優化機械結構強度
   • 對同步齒輪、泵軸、疊片支架等關鍵受力部件進行有限元分析，模擬運行中的應力分布和變形量，優化部件的壁厚、材質選型和結構形式。例如，同步齒輪采用漸開線齒形優化設計，減少嚙合間隙（控制在 0.05mm 以內），避免傳動過程中的 “空轉” 誤差。
   • 針對泵體殼體，通過 FEA 分析振動模態，調整殼體筋板布局，降低運行時的共振風險，確保疊片與泵軸的同軸度偏差≤0.01mm。
3. 模塊化與標準化設計
   • 將疊片組件、同步機構、軸封系統等設計為標準化模塊，制定統一的尺寸公差標準（如疊片厚度公差 ±0.02mm，泵軸直徑公差 H7 級），減少不同批次部件的裝配誤差。
   • 采用三維逆向設計技術，對現有高效泵的核心部件進行掃描重構，建立精準的三維模型庫，為后續設計迭代提供數據支撐。

二、制造加工階段：精密設備與工藝控制

1. 核心部件的精密加工工藝

   部件	加工設備與工藝	精度控制目標
   疊片	五軸聯動數控沖床 + 激光切割，配合磨床精磨表面	厚度公差 ±0.01mm，表面粗糙度 Ra≤1.6μm
   同步齒輪	數控滾齒機加工齒形，齒面滲碳淬火后磨齒	齒形誤差≤0.005mm，嚙合間隙≤0.05mm
   泵軸	數控車床車削 + 外圓磨床精磨，配合在線檢測系統實時修正	同軸度≤0.01mm，圓度誤差≤0.5μm
   泵體流道	五軸聯動加工中心分層銑削，球頭銑刀實現流道 R 角平滑過渡	流道表面粗糙度 Ra≤3.2μm，截面公差 ±0.1mm

2. 材料選型與預處理
   • 疊片材質根據介質特性選擇：清水 / 污水選用聚氨酯或丁腈橡膠（通過模壓成型控制厚度均勻性），酸堿介質選用氟橡膠或 316L 不銹鋼（激光切割后拋光處理）。
   • 泵軸、同步齒輪等金屬部件采用熱處理工藝（如調質處理、表面滲氮），提升硬度（HRC58-62）和耐磨性，減少長期運行中的變形和磨損。
3. 工藝參數的精細化管控
   • 加工過程中采用智能傳感器實時監測溫度、振動、切削力等參數，通過工業物聯網（IIoT）系統自動調整切削速度、進給量。例如，銑削泵體流道時，將切削速度控制在 80-120m/min，進給量 0.05-0.1mm/r，減少加工振動導致的尺寸偏差。
   • 對疊片、葉輪等部件進行動平衡校正，采用 G6.3 級動平衡標準，確保高速運轉時的振動值≤0.5mm/s，避免因不平衡導致的部件磨損和精度下降。

三、裝配與檢測階段：全流程質量管控

1. 標準化裝配工藝
   • 采用工裝夾具定位核心部件，如疊片組件裝配時使用專用定位模，確保疊片平行度偏差≤0.02mm；泵軸與電機軸的同軸度通過激光對中儀校準，偏差控制在 0.05mm 以內。
   • 軸封系統裝配時，機械密封的靜環與動環貼合面采用研磨工藝，使接觸帶寬控制在 0.3-0.5mm，泄漏率＜5mL/min，避免空氣泄漏影響自吸性能。
2. 高精度檢測與驗收標準

   檢測項目	檢測設備	驗收標準
   部件尺寸公差	三坐標測量儀、激光測徑儀	關鍵尺寸誤差≤0.01mm，形位公差≤0.02mm
   表面粗糙度	粗糙度儀	流道、疊片表面 Ra≤1.6μm，齒輪齒面 Ra≤0.8μm
   氣液分離效率	氣液兩相流測試臺	自吸高度 6m 時，氣液分離效率≥95%
   運行振動與噪音	振動分析儀、聲級計	振動速度≤2.8mm/s，噪音≤75dB（A 計權）

3. 出廠前的性能測試
   • 對成品泵進行空載、負載測試，模擬實際工況（如介質粘度 500mPa?s、自吸高度 8m），記錄流量、揚程、效率等參數，確保與設計值偏差≤5%。
   • 對密封性能進行壓力測試，在 1.2 倍額定壓力下保壓 30 分鐘，無泄漏為合格。

四、制造管理階段：體系化保障與持續改進

1. 建立工藝管理體系
   • 制定詳細的工藝卡，明確各工序的加工參數、檢測標準和責任分工，將精度要求納入質量管理體系（如 ISO 9001），確保每批次產品的一致性。
   • 定期對加工設備進行校準和維護，如數控車床每年校準一次定位精度，三坐標測量儀每季度校準一次，避免設備老化導致的加工誤差。
2. 員工技能培訓
   • 對操作工人進行高精度設備操作培訓（如五軸加工中心、三坐標測量儀），考核合格后方可上崗；通過案例分析、工藝講座提升員工的精度意識，減少人為操作誤差。

五、總結
